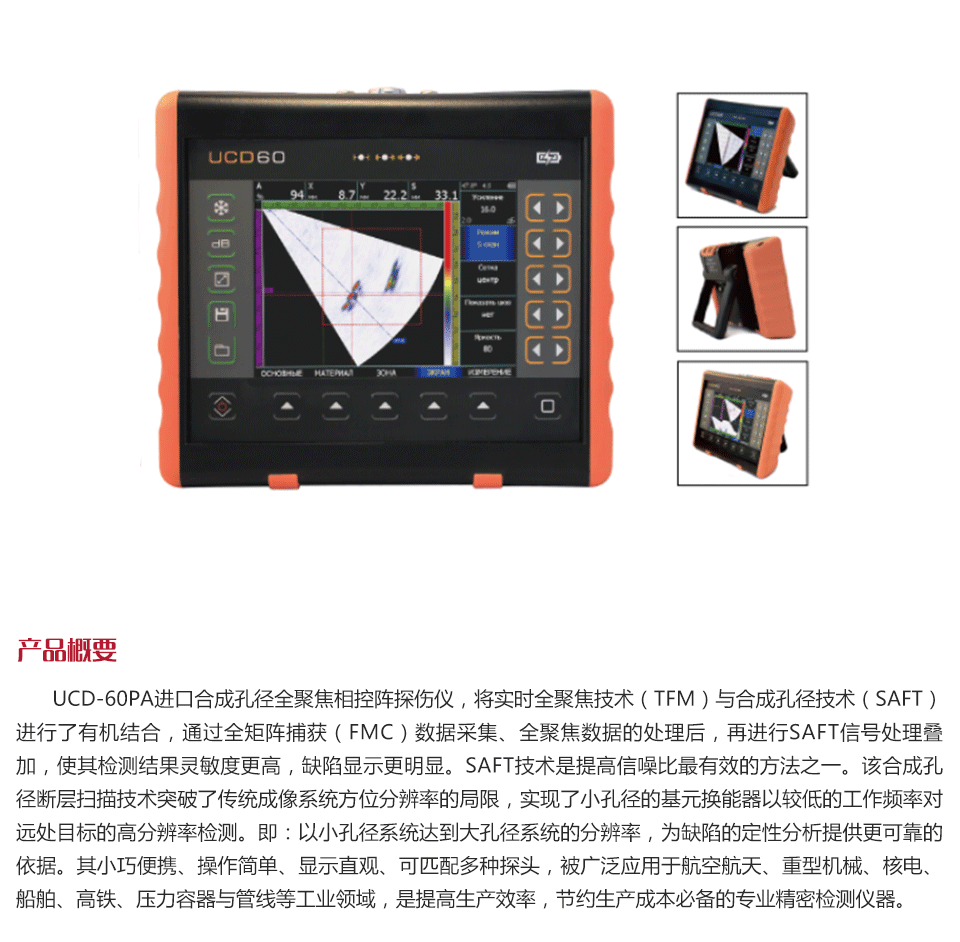

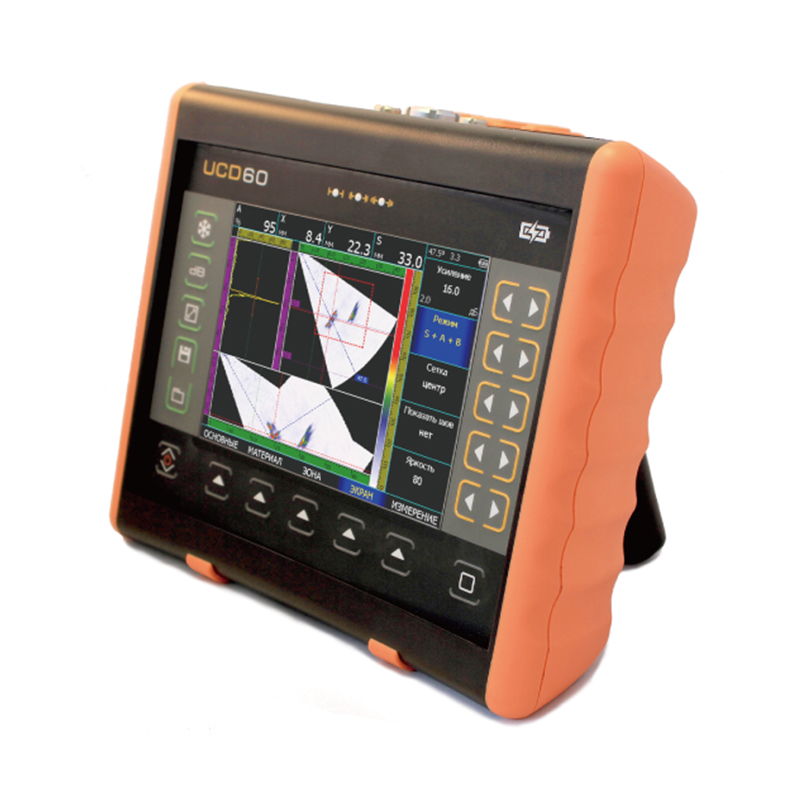

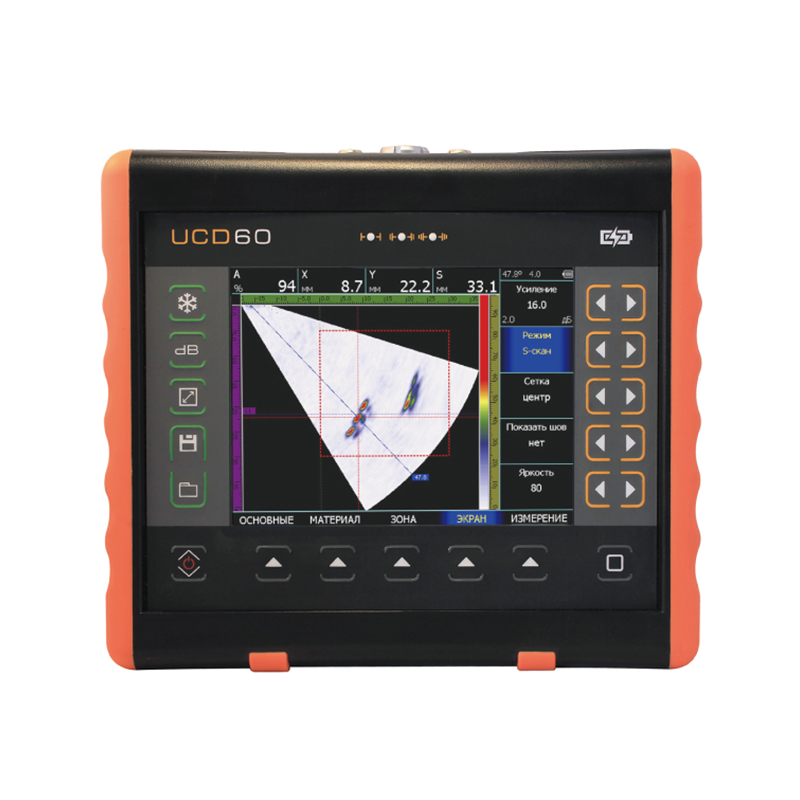

進口UCD-60合成孔徑全聚焦相控陣檢測儀，實現全聚焦技術（TFM）與合成孔徑技術（SAFT）有機結合，合成孔徑斷層掃描技術方法突破了傳統成像系統方位分辨率的概念，實現了以小孔徑系統達到大孔徑系統的分辨率，檢測結果靈敏度更高，缺陷顯示更加明顯，為缺陷的定性分析提供更可靠的依據。其小巧便攜、操作簡單、顯示直觀、可匹配多種傳感器，廣泛應用于航空航天、重型機械、核電、船舶、高鐵、壓力容器與管線等工業領域，是提高生產效率，節約生產成本必備的專業精密檢測儀器。

合成孔徑聚焦技術原理與合成孔徑雷達技術一樣，即傳感器以一定步長沿線性孔徑軌跡移動，在軌跡上的孔徑位置向成像區域（被檢測區域）發射脈沖信號，并接收和儲存檢測信號，然后下一孔徑位置進行相同的發射、接收和儲存，直到掃描完成，對相應孔徑檢測信號的回波做做時延調整、信號疊加和平均等處理，實現逐點聚焦，重建整個成像區的信號反射圖像。

合成孔徑全聚焦相控陣，為合成孔徑和全聚焦技術的結合，在全聚焦的基礎上，采用合成孔徑技術對后期數據進行處理。合成孔徑聚焦超聲成像作為一種超聲后處理方法，能夠?qū)⑿】讖匠上窈铣蔀榇罂讖匠上?，通過逐點聚焦的方法，使圖像的分辨率不隨位置和深度變化。在采用同樣換能器陣元探頭的情況下，使用合成孔徑聚焦方法能夠得到更高分辨率的重建圖像，為缺陷的定性分析提供更可靠的依據。

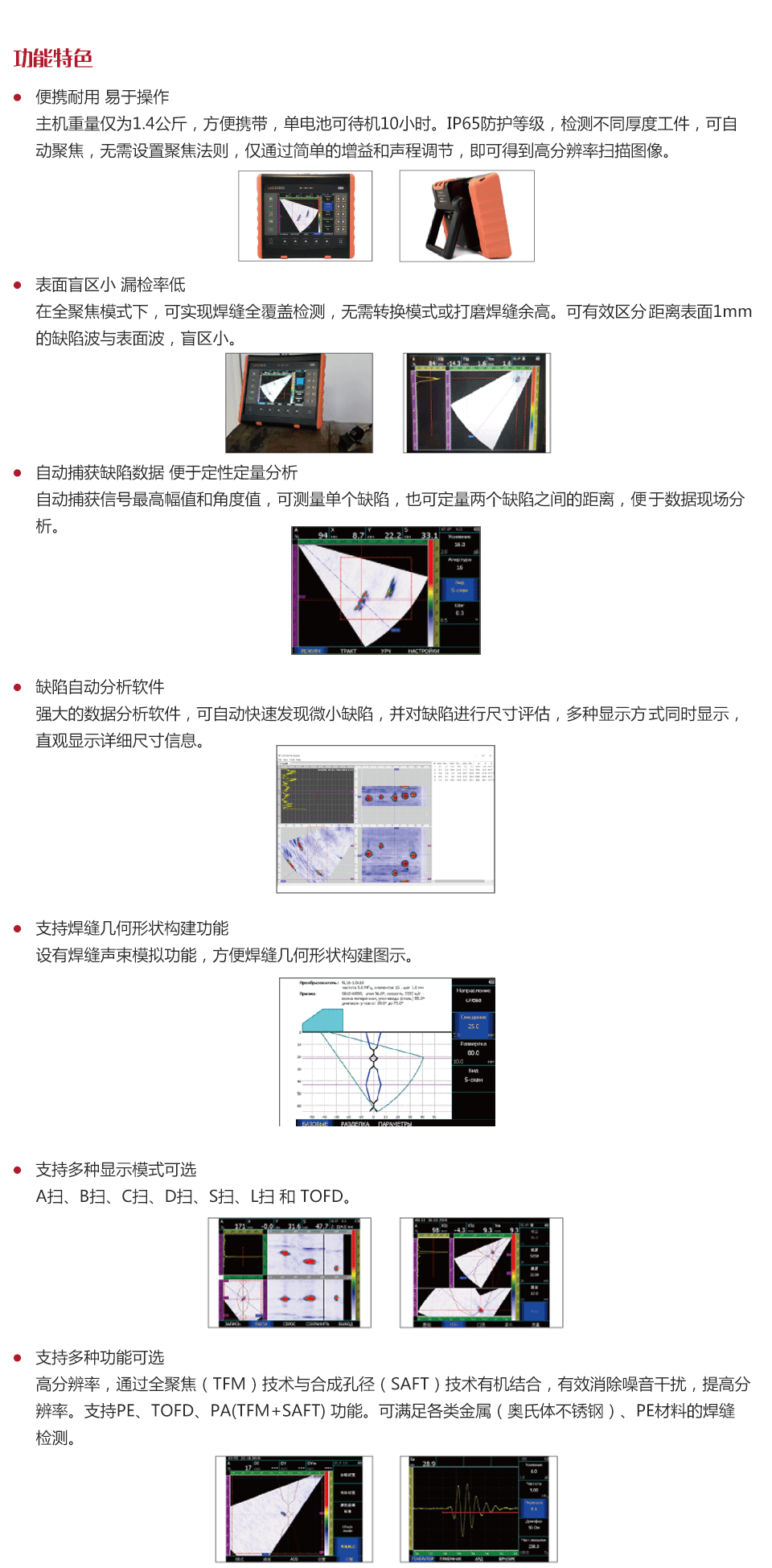

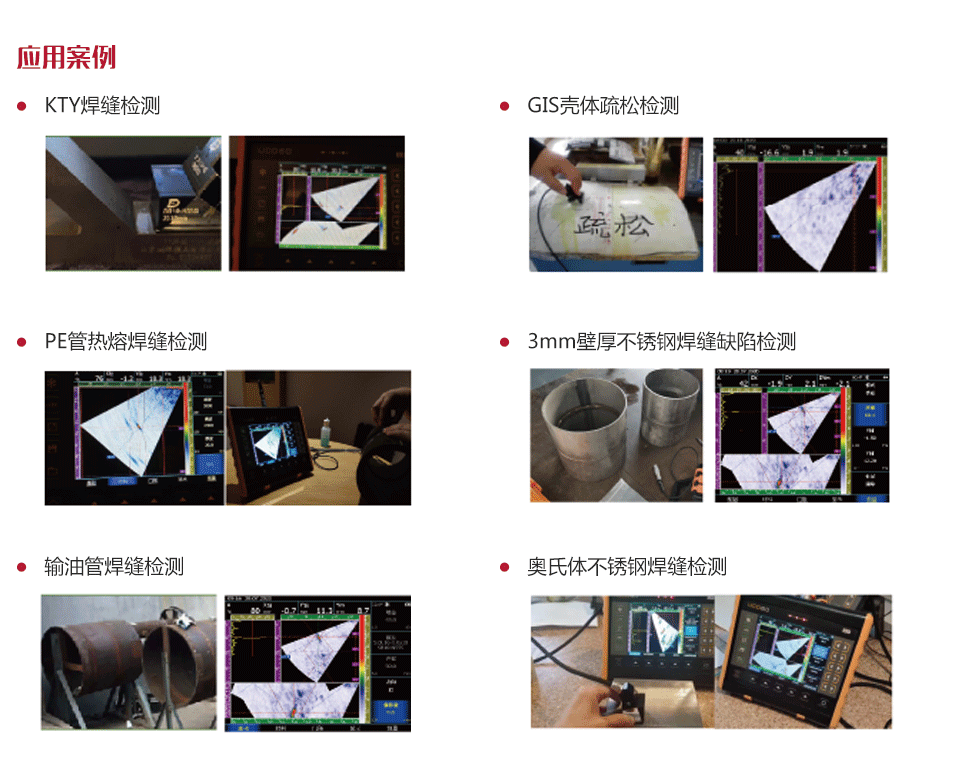

?用于管道焊縫、PE管、小徑管、微小缺分析、近表面缺陷檢測；

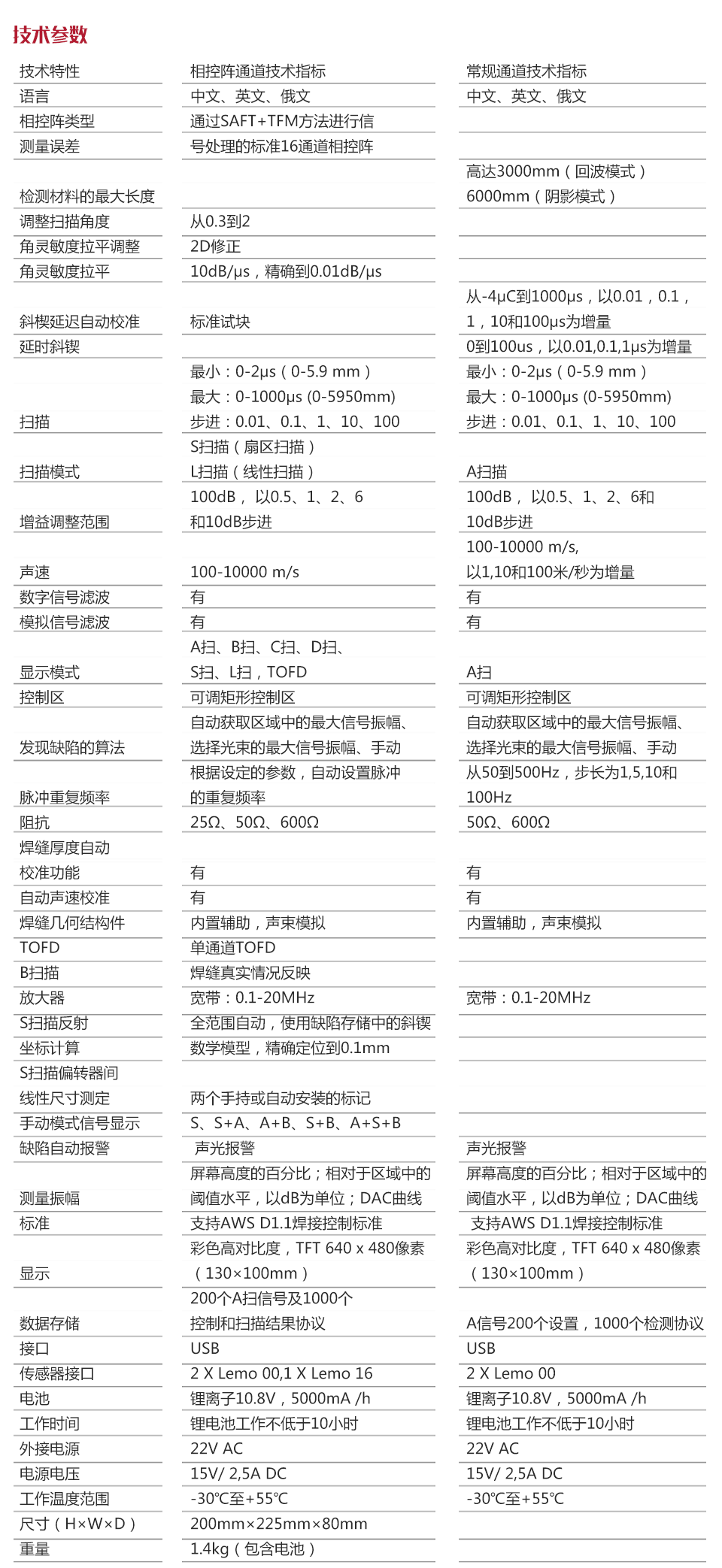

?多種功能可選：PE、TOFD、PA(TFM+SAFT)功能；

?多種顯示模式可選：A掃、B掃、C掃、S掃、L掃和TOFD；

? 便攜性強：體積小、重量輕（僅為1.4千克）、清晰度高，更加便于現場作業；

? 環境適應力強：防護等級可達IP65；

? 工作溫度范圍：-30℃~55℃；

? 鋰電池供電：10小時以上；

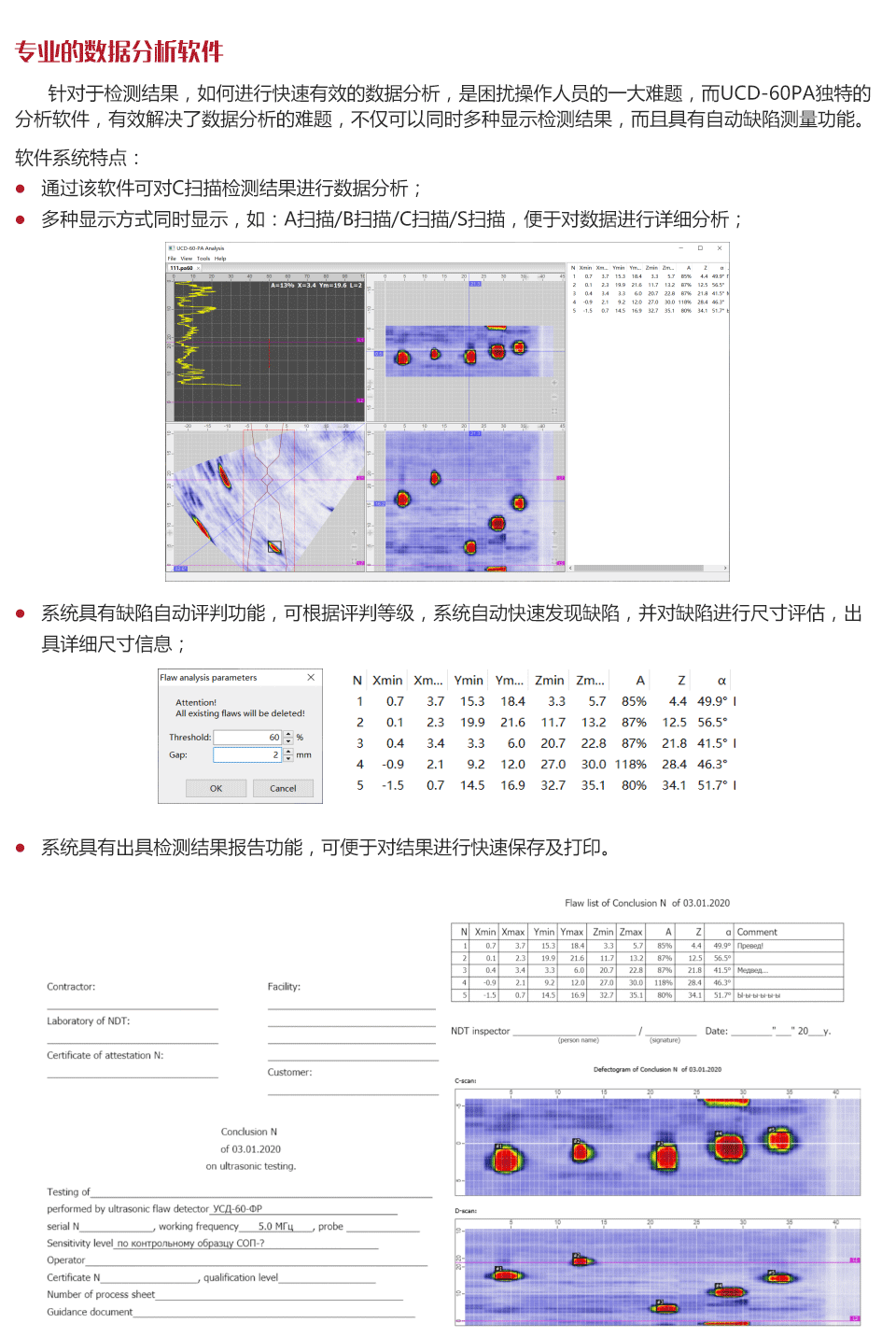

? 缺陷定性定量分析：自動捕獲信號最高幅值和角度值，可測量單個缺陷，也可測量?jī)蓚€(gè)缺陷之間的距離，更加便于數據現場分析；

? 操作簡單：系統采用全數字聚焦，不需要設置聚焦法則，即可得到高分辨率掃描圖像，聲程所達自動聚焦，僅通過調節增益和聲程即可完成操作，即使長時間不操作，也不會忘記繁瑣的操作；

? 高分辨率：通過全聚焦（TFM）技術與合成孔徑（SAFT）技術有機結合，有效消除噪音干擾，提高分辨率；

? 焊縫模擬功能：根據檢測材料的厚度和焊縫的幾何形狀，對工件結構進行構造；

? 可檢測距離表面1mm的缺陷。
